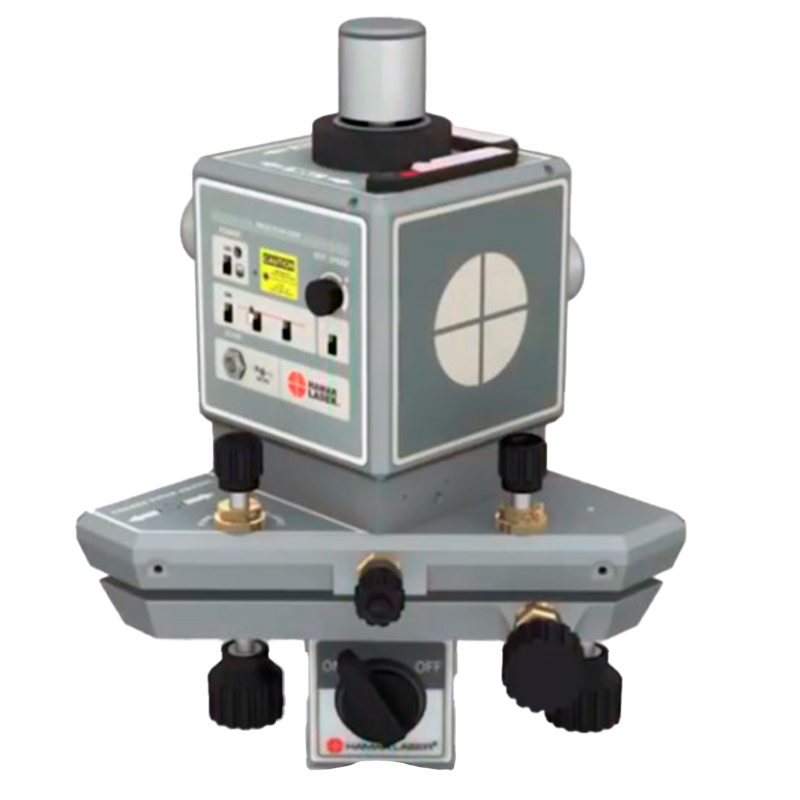

L-743 Triple Scan® система лазерной выверки геометрии одна из 2 систем (другая L-733) в мире которая может предложить 3 автоматически вращающийся лазерных луча, создающих 3 взаимно перпендикулярные лазерные плоскости, которые являются достаточно точными для растущих на сегодня требованиям к допускам.
Это создает не только мощный инструмент для измерения отклонений поверхностей от плоскостности, перпендикулярности и прямолинейности измерений, но также средство, которое устраняет проблемы в короткий период времени, по сравнению с традиционными методами.
Особенности
Будут это обрабатывающие центры, расточные станки, токарные и шлифовальные станки, Hamarlaser готов предложить систему выравнивания в соответствии с вашими потребностями. Все системы лазерного выравнивания Hamarlaser используют запатентованную, внедренную технологию. Выверка металлообрабатывающих станков теперь быстро и просто, насколько это возможно. Почти во всех случаях, процесс выравнивания может быть быстрее на 60 — 70% быстрее, чем при использовании обычных средств (уровней, квадратов, индикаторов и т.д.) или интерферометрии.
Традиционные методы требуют слишком много времени
Традиционные методы выравнивания, как правило, требуют несколько дней или даже недель, чтобы выровнять станок. Это, в сочетании с накопившейся ошибкой, могут ограничить потенциал точности машины и делают выравнивание станка на сегодняшний день когда допуска все более жестче очень трудоемкой и сложной задачей. На самом деле, большинство компаний редко проводят выравнивание своих машин, потому что это занимает слишком много времени. Системы выравнивания от Hamarlaser позволяют сократить время на выравнивании ваших машин, а также идти в ногу с развитием современного производства. С точностями вплоть до 0,001 мм/м, системы выравнивания Hamarlaser, также помогут сократить расходы на запчасти для машин, снизить процент брака и повысить производительность труда.
Сначала выравнивание, затем, линейное позиционирование
Одно из самых больших заблуждений в станкостроительной промышленности является то, что правильное линейное позиционирование все, что нужно, чтобы сделать качественные детали. Наши клиенты прошли трудный путь, до понимания того, что качество деталей требует проверки и сначала калибровки геометрии машины (плоскостности, прямолинейности, перпендикулярности и параллельности). Только после этого следует проверить и откалибровать линейное позиционирование станка.
Несоблюдение этой последовательности приведет к дорогостоящему периоду проб и ошибок, плохому качеству деталей и снижению производительности.
Два типа лазеров для выверки геометрии станков
- Прямолинейный лазерные системы — предназначены для токарного станка, вращающихся центров, отверстий и задач круглого шлифования.
- Multi-Plane, непрерывно вращающийся лазерные системы — предназначенный для обрабатывающего центра, вертикальный токарный станок, сверлильный станок и задач шлифования.
Два уровня точности
Наши постоянно вращающиеся лазерные системы доступны в двух классах точности: L-730 Precision Series и L-740 Ultra-Precision Series. Каждая серия предлагает несколько различных лазерных систем с возможностью построения одно-, двух- и трех плоскостей. Серия L-730 предлагает 0,01 мм/м, а L-740 серия точности 0,0017 мм/м или выше для Ваших задач.

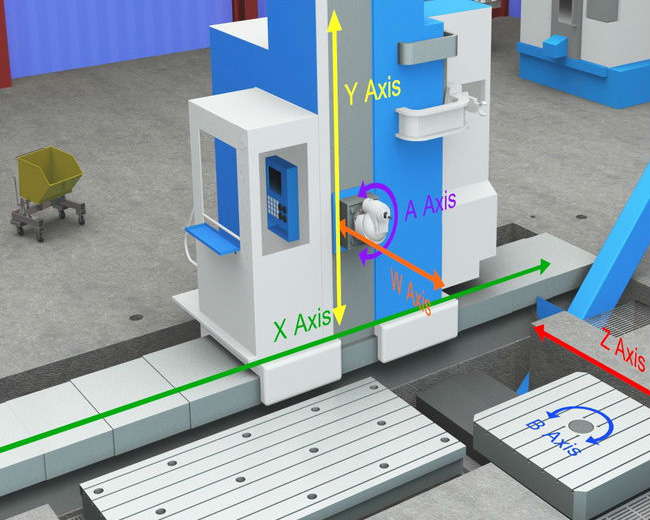

L-743 Ultra-Precision Тройной Scan® Laser является идеальным инструментом для быстрой и точной выверки геометрии практически всех обрабатывающих центров. Это единственный лазер в мире, готовый предложить три автоматических ротационных лазеров, которые достаточно точны для сегодняшних постоянно ужесточающихся допусков. Это создает мощный инструмент, который не только находит, но и устраняет проблемы геометрии, за короткое время, по сравнению с традиционными методами.
Совместите на 70% быстрее, чем другие методы
Постоянно вращающиеся лазеры и вывод данных в реальном времени создают мощную комбинацию для выравнивания обрабатывающих центров до 70% быстрее, чем традиционные или интерференционные методы. Сбитые машины будут запущены и работают, производя качественные детали за рекордно короткие сроки. Непрерывно вращающиеся лазеры HLI намного превосходит другие лазерные системы «наведите в точку и зафиксируйте значение», которые требуют многоразового ручного поворота лазера и настройки приемника для каждой измеряемой точки. Кроме того, они позволяют использовать несколько приемников, что особенно полезно для больших станков.
Сокращает время простоя оборудования и время установки детали
Предоставляя данные прямого выравнивания, ошибки смещения могут быть быстро и легко исправлены без изменения настроек. Это огромная выгода, особенно если вы привыкли использовать интерферометр или автоколлиматор, где необходимо измерить всю длину оси до того, как можно определить прямолинейность или плоскостность, а предоставленные данные выводятся не в режиме он-лайн.
Программное обеспечение быстро собирает и анализирует данные геометрии станка
Инструмент «Геометрия станка для лазерной техники Hamarlaser» анализирует линии движения для станка, аналогично методологии, используемой в стандарте AS5E B5.54. Программное обеспечение Plane5 анализирует несколько плоскостей и типов поверхностей (квадраты, прямоугольники, кадры, пути, круги и кольца) и представляет анализ в 3D-графике. Оба набора программного обеспечения автоматически загружают данные выравнивания, сохраняют анализ данных и создают отчеты о выравнивании, которые четко и кратко показывают состояние машины.
