WEBTEC FDC60
Цена по запросу
Отправить запрос
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
В СВЯЗИ С ИЗМЕНЕНИЕМ КУРСОВ ВАЛЮТ, УТОЧНЯЙТЕ ЦЕНЫ!
Самовывоз.
Доставка по Москве и МО.
Доставка по России.
Самовывоз.
Доставка по Москве и МО.
Доставка по России.
Описание

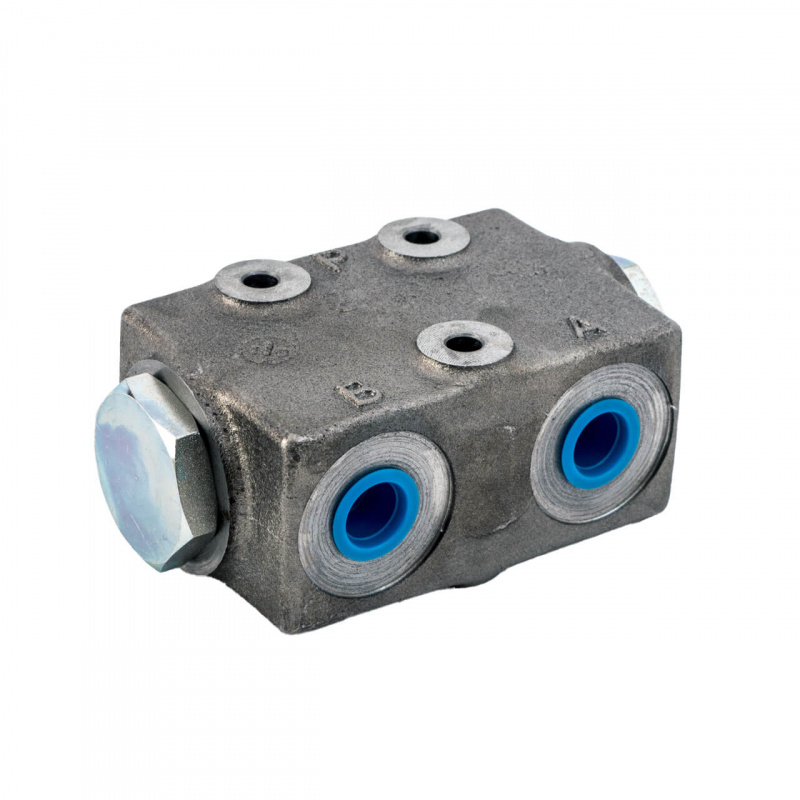

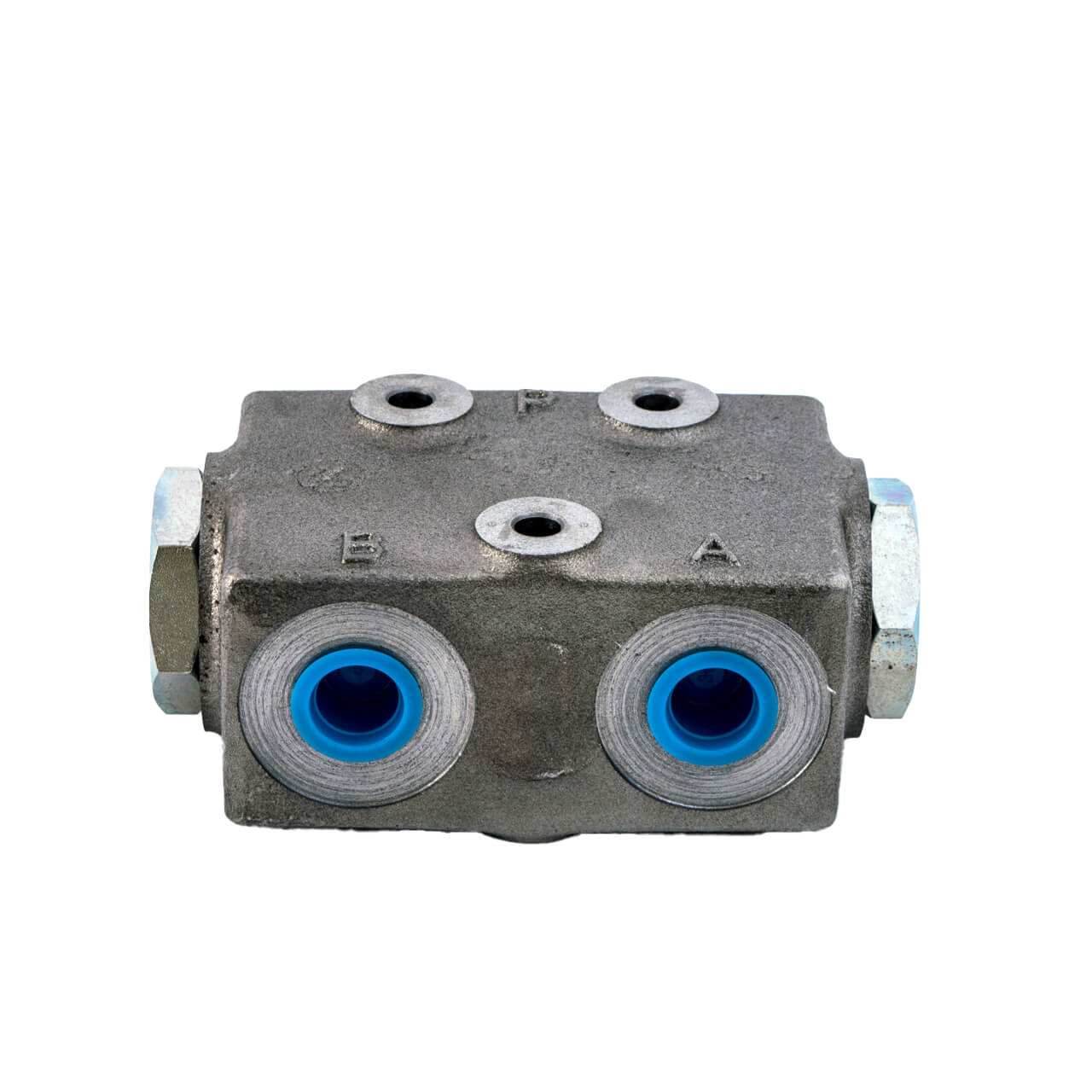

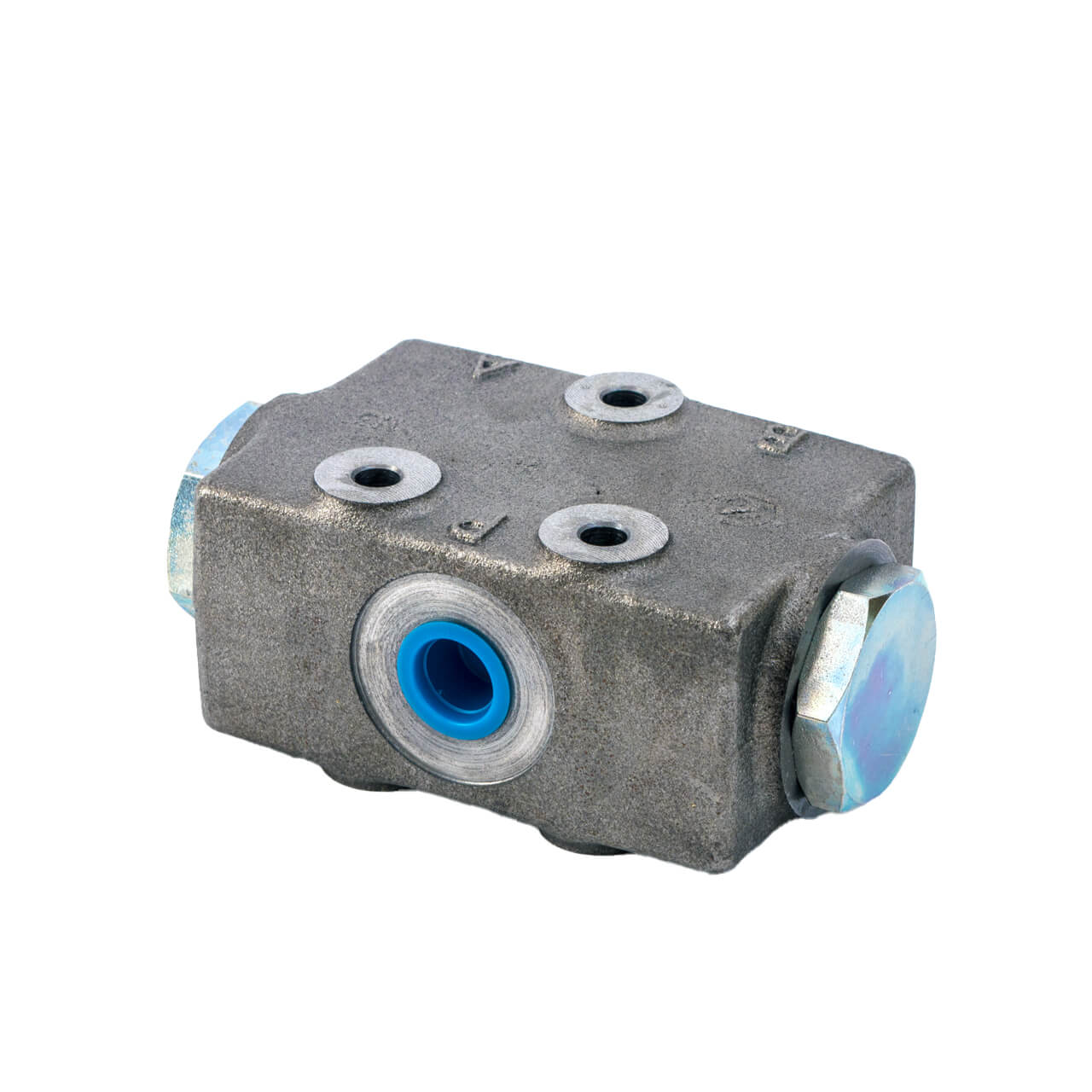

Клапан FDC60 Flow Divider-Combiner разделяет единый поток на два отдельных потока, которые всегда сохраняют одинаковое соотношение между собой независимо от разницы давления в двух линиях. При обратном потоке (например, при возвратном ходе двух цилиндров) потоки возвращаются в том же соотношении и комбинируются в единый поток, независимо от нагрузки на каждый из цилиндров.
Клапан часто используется для синхронизации двух цилиндров (или моторов) при неравномерной нагрузке. Также клапаны могут использоваться последовательно для управления более чем двумя контурами.
Технические характеристики
- Максимальное рабочее давление: до 310 бар, 4,500 psi
- Максимальный рабочий поток: до 70 л/мин, 18 US gpm
- Диапазон температур окружающей среды: от -30 до 100°C, от -22 до 212°F
- Диапазон температур рабочей жидкости: от -30 до 100°C, от -22 до 212°F
- Совместимые жидкости: минеральные масла по ISO 11158. Для других жидкостей свяжитесь с отделом продаж.
- Точность: +/- 2.0% от максимального номинального потока клапана
- Тип соединения: BSPP, SAE, METRIC, NPTF
- Материалы:
- Корпус: серый чугун и мягкая сталь
- Внутренние компоненты: закалённая сталь и высокоуглеродистая пружинная сталь
- Уплотнения: NBR
- Чистота жидкости: лучше, чем DIN ISO4406: 20/18/15 (NAS 1638 класс 9)
- Вес: 2.1 кг, 4.6 фунта
- Крепление: три отверстия диаметром 6.7 мм для болтового крепления
Особенности
- Компенсация давления для поддержания одинакового соотношения разделённых потоков независимо от изменений давления между ними.
- Компенсация давления как в прямом (разделение), так и в обратном (комбинирование) потоках.
- Потоки от 5 до 70 л/мин (1.3 - 18.5 US gpm).
- Доступно неравномерное разделение потоков. От 50/50% до 90/10%.
- Максимальное падение давления 12.5 бар (180 psi) при номинальном максимальном потоке клапана.
- Корпус из чугуна EN-GJL-250 с оцинковкой и прозрачными трёхвалентными заглушками. Отсутствие алюминия делает его подходящим для горнодобывающей промышленности.
Описание кода клапана
| Описание | См. таблицу | Ваш код |
|---|---|---|
| Серия клапанов | - | FDC60 |
| Размер потока | Таблица 1 | 30 |
| Тип соединения портов | Таблица 2 | 3 |
| Соотношение разделения потока | Таблица 3 | 50/50 |
Размер потока
| Код | Диапазон потока (л/мин) | Диапазон потока (US gpm) |
|---|---|---|
| 05 | 2 - 5 | 0.5 - 1.3 |
| 10 | 5 - 10 | 1.3 - 2.6 |
| 20 | 8 - 20 | 2.1 - 5.3 |
| 30 | 16 - 30 | 4.2 - 7.9 |
| 40 | 25 - 40 | 6.6 - 10.6 |
| 50 | 35 - 50 | 9.2 - 13.2 |
| 60 | 45 - 60 | 11.9 - 15.9 |
| 70 | 55 - 70 | 14.5 - 18.5 |
Порты
| Код | P-порт | A-порт | B-порт |
|---|---|---|---|
| 1 | M18 x 1.5 | M18 x 1.5 | M18 x 1.5 |
| 2 | M22 x 1.5 | M18 x 1.5 | M18 x 1.5 |
| 3 | 3/8" BSPP | 3/8" BSPP | 3/8" BSPP |
| 4 | 1/2" BSPP | 3/8" BSPP | 3/8" BSPP |
| 5 | 1/2" BSPP | 1/2" BSPP | 1/2" BSPP |
| 6 | 7/8"-14UN #10 SAE ORB | 3/4"-16UN #8 SAE ORB | 3/4"-16UN #8 SAE ORB |
| 7 | M27 x 1.5 | M22 x 1.5 | M22 x 1.5 |
| 8 | 1/2" NPTF | 1/2" NPTF | 1/2" NPTF |
Соотношение разделения потока
| Код | Порт A | Порт B |
|---|---|---|
| 50/50 | 1/2 | 1/2 |
| 55/45 | 11/20 | 9/20 |
| 60/40 | 3/5 | 2/5 |
| 65/35 | 13/20 | 7/20 |
| 70/30 | 7/10 | 3/10 |
| 75/25 | 3/4 | 1/4 |
| 80/20 | 4/5 | 1/5 |
| 85/15 | 17/20 | 3/20 |
| 90/10 | 9/10 | 1/10 |
