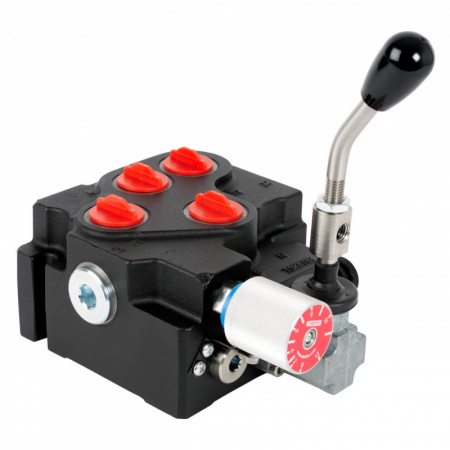

Комбинированный клапан WEBTEC CV120

Клапан CV120 — это компактное решение, в котором переменный приоритетный распределитель потока объединён с распределительным клапаном в одном корпусе. Такое решение уменьшает стоимость и габариты за счёт сокращения количества необходимых шлангов и фитингов, а также обеспечивает более компактную установку.

Контроль потока в клапане CV120 использует дизайн и компоненты из зарекомендовавшей себя серии VFD120. Это обеспечивает отличные характеристики потока и давления, позволяя поддерживать постоянный поток независимо от давления нагрузки.

Элемент управления направлением использует закалённый золотник из легированной стали с различными вариантами управления и типами.

Клапан имеет два входа для насоса и два выхода в бак, что позволяет подключать трубопроводы либо сбоку, либо сверху клапана. Также он оснащён предохранительным клапаном с полным потоком, который защищает регулируемые порты A и B.

Доступен вариант, позволяющий направить полный поток через порт A и регулируемый поток через порт B. Это полезно, если один порт используется для питания мотор-колеса с полным потоком насоса, а регулируемый порт — для управления скоростью второго мотора.

Клапаны могут быть подключены последовательно с использованием соединения HPCO. Если HPCO (установленное на T1) используется для последующих клапанов, требуется второй предохранительный клапан для контроля давления на выходе из HPCO. В таком случае два предохранительных клапана работают независимо друг от друга.

Технические характеристики

• Максимальное давление: до 250 бар, 3600 psi
• Общая пропускная способность: 120 л/мин, 32 US gpm
• Пропускная способность регулируемого потока: до 95 л/мин, 25 US gpm
• Диапазон температур рабочей жидкости: от -30 до 120 °C, от -22 до 248 °F
• Диапазон температур окружающей среды: от -30 до 50 °C, от -22 до 122 °F
• Совместимые жидкости: минеральные масла по ISO 11158. Для других жидкостей свяжитесь с отделом продаж.
• Тип соединения: BSPP, SAE
• Материалы:
  • Стальные компоненты в корпусе из ковкого чугуна, окрашенного в чёрный цвет
  • Алюминиевая ручка
• Вес: 8.9 кг, 19.5 фунта
• Крепление: 2 болта - M8 или 5/16”

Особенности

• Чётко обозначенный однооборотный ручной регулятор позволяет быстро визуально настроить заранее определённый «Приоритетный» поток.
• Компенсация давления позволяет одновременно использовать как «Приоритетный», так и «By-Pass» потоки при изменяющемся давлении без влияния на уровень «Приоритетного» потока.
• Простая установка с возможностью подключения сбоку или сверху.
• Возможность последовательного подключения с использованием соединения HPCO и стандартных фитингов.
• Регулируемый предохранительный клапан с заводской настройкой на 220 бар (3200 psi).

Таблица для заказа

Формат

Тип золотника

Пропускная способность

Соединения

Опции управления золотником

Ориентация рычага
